電氣安全
李茫茫
安科瑞電氣股份有限公司 上海嘉定 201801
摘要：隨著我國經濟社會持續發展，能源生產和消費模式正在發生重大轉變，能源產業肩負著提高能源效率、保障能源穩定、促進新能源消納和推動環境保護等新使命。傳統能源系統建設以單一系統的縱向延伸為主，能源系統間物理互聯和信息交互較少。能源生產和消費模式的重大轉變，要求改變傳統能源系統建設路徑和發展模式。
關鍵詞：泛在電力物聯網；智慧園區；信息采集
0 引言
對于園區而言，如何加強園區能源管理，降低園區能耗，提高園區能源利用效率，實現人和能源、能源和能源之間的密切交互，是園區普遍面臨的問題。而要打造清潔、低碳的綠色智慧園區，解決上述問題的答案就是泛在電力物聯網。
1 泛在電力物聯網與綠色智慧園區之間的聯系
泛在電力物聯網是國家電網有限公司為電網運行更穩定、管理更精細、投資更準確、服務更好開辟的一條新路，依托現有的堅強智能電網（源、網、荷、儲），通過網絡、平臺、應用將電力用戶及設備、電網企業及其設備、發電企業及其設備、供應商及其設備以及人和物連接起來，產生共享數據，為用戶、電網、發電、供應商和政府社會服務；以電網為樞紐，發揮平臺和共享作用，為全行業和更多市場主體發展創造更大機遇，提供價值服務。
當前大部分園區建有較為堅強的配電網絡，部分園區已經建設或即將建設分布式電站（光伏、儲能、風電、冷熱電三聯供等）。依托現有的園區內變電站，開發分布式電源，打造園區能源數據平臺，形成“三站合一”（變電站、分布式電站、能源數據平臺）的能源互聯網絡結構。通過“三站合一”的形式促進兩網（泛在電力物聯網、園區配電網）的深度融合，迅速開展負荷曲線、數據平臺對園區提供服務能力的數據積累，同時對多種運營模式加以驗證，并同步進行管理新模式的探索。基于該模式積累的經驗探索園區能源運營和管理模式，打造綠色智慧園區。
2 園區“三站合一”建設思路
2.1建設園區新型變電站
目前園區配電主要存在電源結構單一、用電負荷復雜、設備陳舊落后、計量表計不全、運維隊伍專業性不強、電能質量差等問題。園區可以通過與電網公司合作，加裝計量監測點，更新換代陳舊落后設備，合理開發利用分布式電源并就近進行站內接入，同時依托電網公司強大的運維、檢修力量成立專業運維隊伍，進行日常巡視和設備檢修工作，建成園區設施、運維一體化的新型變電站。
2.2建設園區能源數據平臺
能源數據平臺包括物聯網數據采集、數據監控、數據管理。物聯網數據采集主要包含現場硬件設施如智能表計、傳感器、數據采集器、通訊管理機等物聯網智能通訊終端，實現現場數據的采集和傳輸。可以根據園區場地實際大小、變電站空余負荷、分布式能源站裝機容量需求來設計數據站的場地大小和所用設備的計算能力；數據監控主要收集能源的消耗量和重要用能設備的運行參數。支持多種通訊協議和通訊方式的數據采集，實現現場數據的采集，將實時數據進行匯總、過濾、處理后上傳給數據管理，起到承上啟下的作用。數據管理對采集的數據進行實時監測、統計分析、告警管理、能效分析、能源成本管理等，結合環境穩定等信息建立能源分析模型，實現能源計劃、能源績效指標等管理，并為運營商提供決策依據。
2.3建設園區分布式電站
可結合園區實際情況及需求，開展分布式光伏、儲能、風電、冷熱電三聯供等分布式電站建設，優化園區能源網絡結構。分布式電站的建設規模可根據園區可建設規模和園區近、遠期負荷需求情況及電力市場行情合理匹配，其中儲能電站建設可以依據園區重要負荷以及其他分布式電源的容量進行合理匹配。
3 運營模式
園區變電站與分布式電站其功能聯系緊密，可以由園區委托電網公司管理運營。數據平臺可將數據上傳至泛在電力物聯網由電網公司運營，園區能源管理部門參與運營決策。
3.1變電站
（1）基于數據平臺實現電網智能調度，通過利用分布式電源出力以及儲能電站削峰平谷的能力，提高設備利用率，減輕變壓器重載（過載）狀態壓力，延緩園區變電站擴容和輸送通道建設。
（2）通過分布式電源及儲能電站的有功功率調節和無功控制，快速平衡園區配電系統中由于各種原因產生的不平衡功率，減小對園區配網的沖擊，改善園區電能質量，提高園區配電網絡穩定性。
（3）整體提高園區配網運行效率，降低運行成本，提供更加穩定的用電保障。
3.2數據平臺
（1）可就近存儲、分析、利用電力物聯網采集的海量數據，為園區用能提供數據服務，同時可以為園區提供其他計算和存儲能力。
（2）通過分析園區用電負荷需求、分布式電源出力、儲能系統調節能力選擇用電來源，優先分布式電源的出力消納，同時通過儲能電站實現有功平衡，用電不足部分可以由電網供電，實現優化園區供電結構、降低園區用能成本的目的。
3.3分布式電站
（1）改善園區用電系統日負荷特性，使分布式電源的利用率大大提高，改善園區用電效率，同時也能部分緩解電網的供電壓力。
（2）電網發生故障時，分布式電源可充當園區負荷、數據平臺不間斷電源或應急電源，提高園區用電可靠性。
（3）通過數據平臺的調度，可以平抑園區負荷間歇性波動和瞬間擾動。
（4）正常運行可以輔助調壓，提高園區電能質量。
4 安科瑞為國家電網2021泛在電力物聯網建設提供解決方案

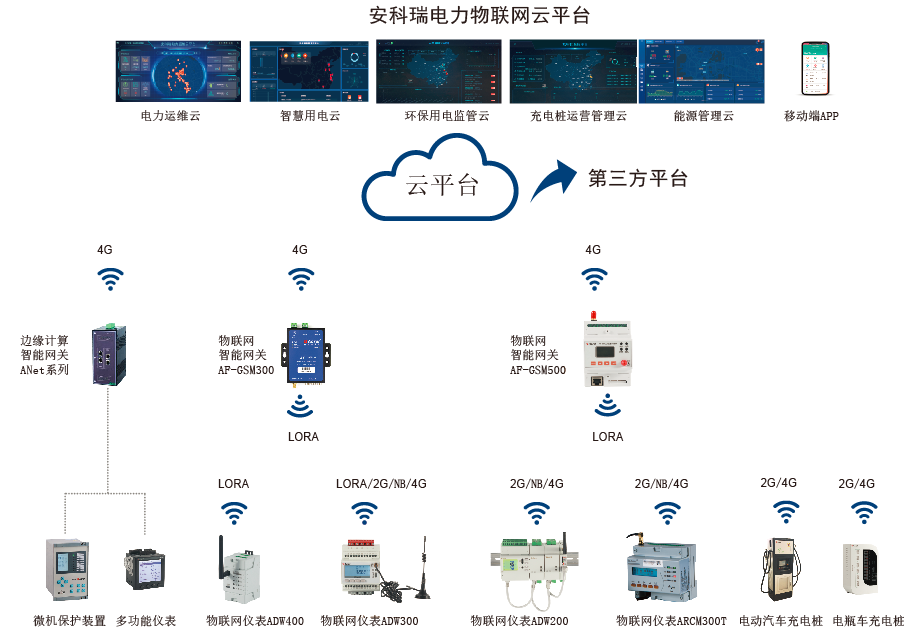

安科瑞電氣深耕用戶側能效管理多年，逐漸完善了從電力物聯網云平臺到終端傳感器的生態體系，在“源（電源）-網（電網）-荷（負荷）-儲（儲能）”各個環節加大研發投入，已經形成“云（云平臺）-管（有線/無線物聯）-邊（邊緣計算）-端（終端設備）”的生態系統，參與泛在電力物聯網建設，為國家電網建設“三型兩網”提供解決方案，使用戶在任何時間、地點、人、物之間實現信息連接和交互，產生共享數據，從而為電網、發電、供應商、用戶服務。
4.1云平臺
安科瑞電氣近年來已經陸續推出變電所運維云平臺、能源管理云平臺、智慧用電云平臺、環保用電監管云平臺、充電樁（電動汽車/自行車）運營管理云平臺、預付費管理云平臺等云平臺解決方案等解決方案，并已經廣泛應用在多地國網公司用戶端業務、環保部門、安監部門、住建部門等。
4.1.1變電所運維云平臺
據統計全國高供高計的工商業用戶數量達到200多萬戶，規模巨大，但是大部分日常的運行維護工作比較傳統，普遍存在人力成本高、工作效率低、故障搶修時間長、風險預防薄弱等問題。國網公司和眾多電力運維公司正在搶占這塊巨大的市場，這是一個千億級別的市場。

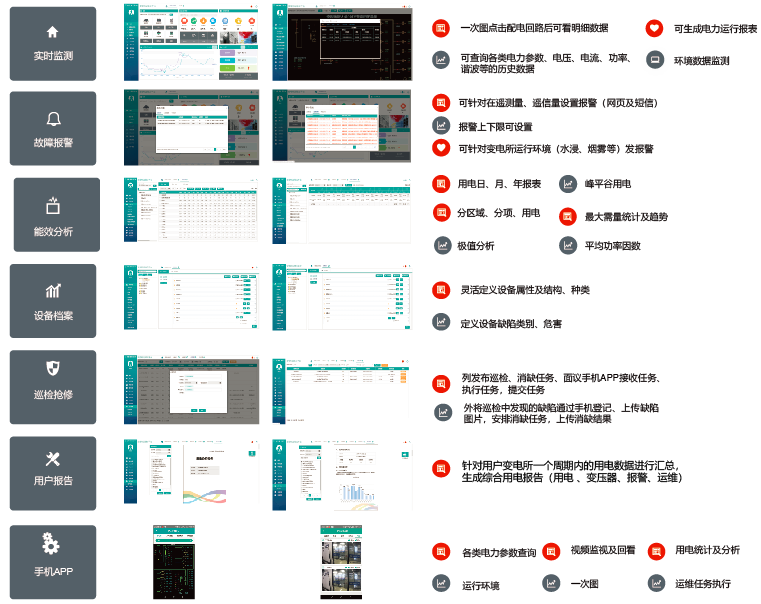

AcrelCloud-1000電力運維云平臺采用多功能電力儀表、無線通信、邊緣計算網關及大數據分析技術，通過智能網關采集現場數據并存儲在本地，再定時向云平臺推送數據。平臺可同時接入數以千計的用戶變電站數據。平臺采集的數據包括變電所電氣參數和環境數據，包括電流電壓功率、開關狀態、變壓器溫度、環境溫濕度、浸水、煙霧、視頻、門禁等信息，有異常發生10S內通過短信和APP發出告警信號。平臺通過手機APP下發運維任務到指定人員手機上，并通過GPS跟蹤運維執行過程進行閉環，提高運維效率，即時發現運行缺陷并做消缺處理。
4.1.2能源管理云平臺
Acrelcloud-5000能耗管理云平臺可適用于各個行業，如政府辦公建筑、工廠、教育建筑、醫療建筑、商業綜合體等，可通過局域網、互聯網或者4G網絡采集不同區域多個建筑或單位的用能數據。

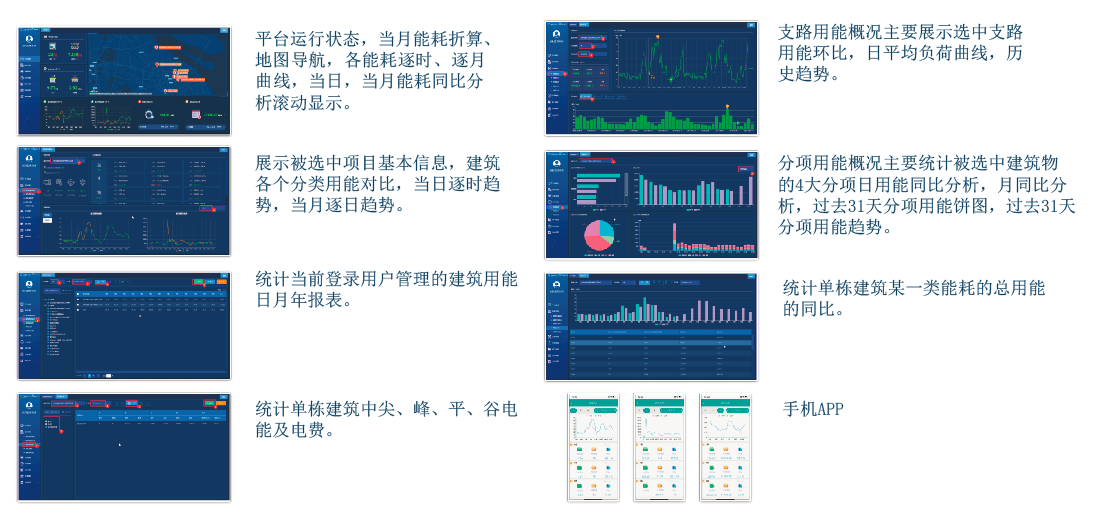

平臺采集建筑電、水、氣、冷熱量等能源消耗數據和光伏、風力、儲能等新能源數據，對用能數據進行分析，按照區域、部門、用電設備類型進行細分，提供同比、環比分析比較和用能數據追溯，同時可以提供尖峰平谷各時段用能數據和報表，幫助用戶梳理能源賬單明細和制定能源績效考核。
4.1.3環保用電監管云平臺
近年來我們的環境質量有了很大的改善，這都歸功于國家層面對環保的重視和環保部門的有力監察執法。安科瑞針對環保監察的痛點研發了環保用電監管系統解決方案，助力環保部門堅決打贏藍天碧水保衛戰。
Acrelcloud-3000環保用電監管平臺主要為環保監察部門和產污排污企業服務，為環保部門提供在線監管和執法依據，為生產企業提供設備運行監控和產污排污數據記錄。

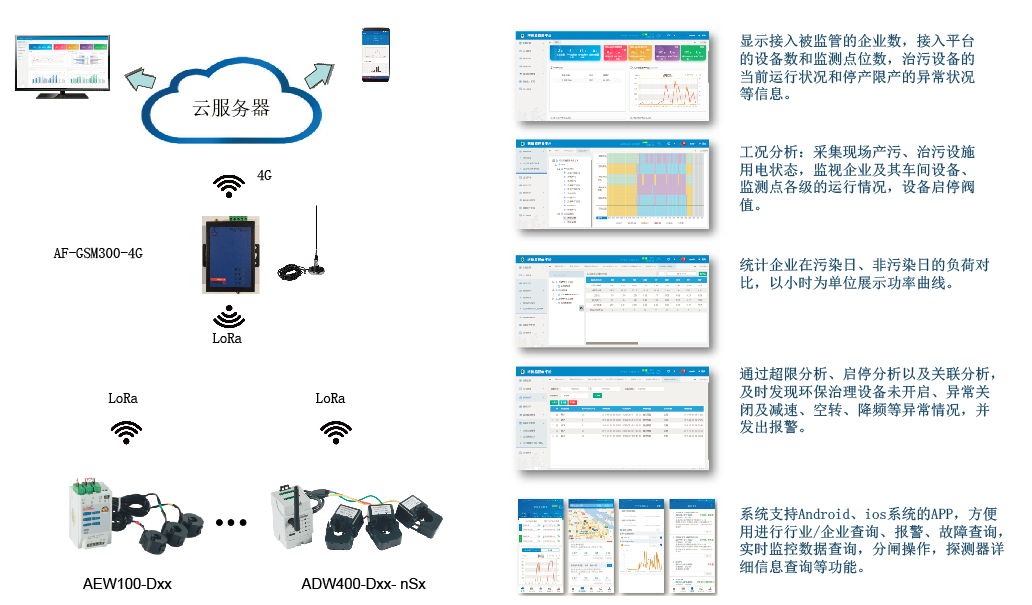

平臺采集生產企業總用電量、生產用電和治污設備用電量，進行關聯分析，及時給出環保設備異常運行信號或企業異常生產信號，實現全過程防控。前端設備采用不停電免接線方案采集用電數據，經LORA無線上傳到環保數據網關，再通過4G上傳平臺服務器或縣、市、省級環保平臺。各地環保部門通過污染防治設施用電實時監控，實現對排污企業生產運行無死角、全流程監控，達到變人防為信息化技防，從事后處罰到介入式執法，扭轉傳統依靠人力、經驗進行現場核查的狀態，為環保監管開辟更加切實、有效的監管方式，形成長效機制。
4.1.4智慧用電云平臺
據應急管理部網站數據，2016~2018年期間因為電氣原因導致的火災占總數的百分之三十到百分之三十四左右，其中2018年全國共接報火災23.7萬起，因違反電氣安裝使用規定引發的火災占總數的百分之三十四，較大和重大火災事故中，電氣火災的比例更高。國務院、公安部消防局以及各省市自治區直轄市紛紛出臺文件推廣智慧用電，從源頭上預防電氣火災的發生，現用電管理平臺已在九小場所、三合一場所、養老福利院、醫療場所、學校、金融網點等人員密集場所廣泛開展。
安科瑞Acrelcloud-6000用電管理云平臺對電氣引發火災的主要因素（線纜溫度、漏電電流、負荷電流、電壓）進行不間斷的數據跟蹤與統計分析，通過2G/NB-IOT/4G方式采集現場數據，實時發現電氣線路和用電設備存在的隱患（如：線纜溫度異常、過載、過壓、欠壓及漏電等）并通過短信、APP推送、自動語音呼叫等方式及時預警，有效防止電氣火災的發生。系統可以顯示所有監測點位的漏電電流等電氣參數和線纜溫度，并支持巡檢記錄和派單操作，提供隱患分析報告，實時評估企業用電狀態。
4.1.5電動汽車/電瓶車充電樁運營管理云平臺
電動汽車現已成為廣泛使用的綠色能源交通工具，Acrelcloud-9000充電樁運營管理云平臺系統通過物聯網技術對接入系統的充電樁站點和各個充電樁進行不間斷地數據采集和監控，同時對各類故障如充電機過溫保護、充電機輸入輸出過壓、欠壓、絕緣檢測故障等一系列故障進行預警；用戶通過微信小程序掃描二維碼，進行支付后，系統發起充電請求，控制二維碼對應的充電樁完成電動汽車的充電過程。充電樁可選配WIFI模塊或GPRS模塊接入互聯網，配合加密技術和秘鑰分發技術，基于TCP/IP的數據交互協議，與云端進行直連。
電動自行車數量越來越多，解決了老百姓短距離出行問題，但是和電動自行車相關的和火災事故新聞也屢見不鮮，有逐年增長的趨勢，給社會帶來了很大的損失，成為人民生命和財產的一個隱患。基于電動自行車火災的危害和特點，各級政府部門發文對電動自行車火災的整治都放在規范停放和充電行為上。安科瑞Acrelcloud-9500充電樁運營管理云平臺，針對電動自行車火災治理提供充電管理、資產管理和交易管理的一攬子解決方案，解決充電難、管理難和收費難的問題，可應用于商業樓宇、小區、學校、醫院等場所設置的電動自行車充電場所的運營管理。

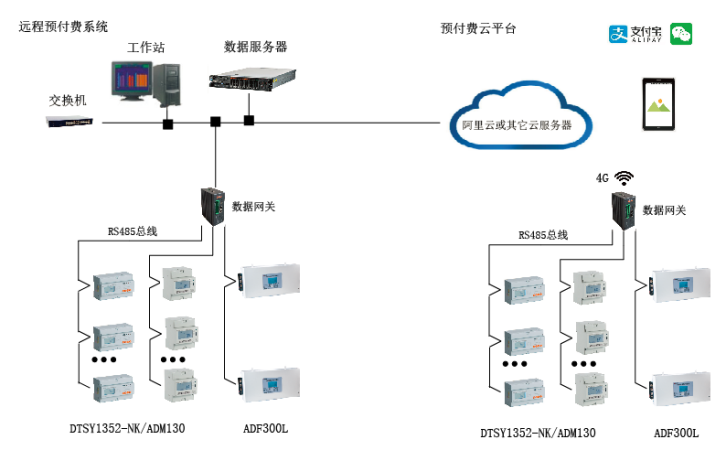

4.1.6物業小區預付費管理云平臺

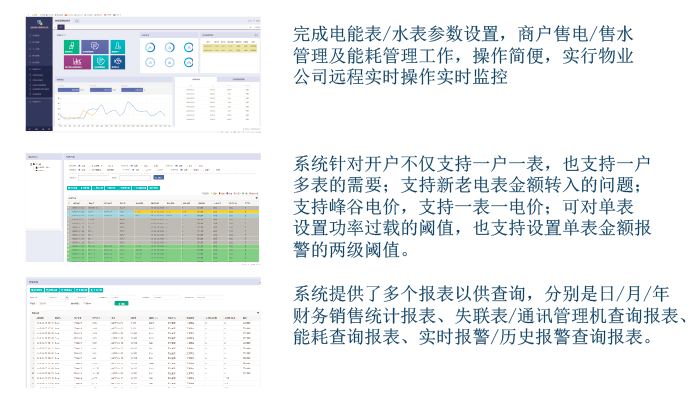

安科瑞遠程預付費系統可以針對各商業綜合體、小區、寫字樓、辦公樓、酒店式公寓等物業，學校、工廠宿舍的后勤管理部門以及連鎖超市、大型物業分布式財務操作，在線支付，總部財務扎口等。目前Acrelcloud-3000預付費管理系統已經成功在上述各場景得到廣泛的應用并已經穩定運行多年，適用于物業公司對小區、辦公和商鋪租戶的水電預付費管理，或者學校對學生宿舍的用電預付費和用電管控系統。
4.2有線/無線物聯
安科瑞根據多年來的項目經驗，結合用戶實際需求，開發了各類有線、區域無線、廣域無線通訊產品，包括網關和終端設備。支持RS485、以太網、LORA、ZigBee、GPRS、4G、NB-IOT等多種通訊方式，隨著5G建設步伐的加快，未來將會有越來越多的通訊方式融入產品，服務于泛在電力物聯網建設。
4.3邊緣計算
安科瑞針對物聯網應用開發了多款智能網關，采用嵌入式系統和邊緣計算技術，現場采集和存儲終端設備數據，并根據云平臺的需要，采用不同的協議和云平臺對接。所有數據采集、計算、異常報警觸發邏輯均在網關就地設置，網絡故障時數據存儲在本地，網絡恢復后補傳數據，斷點續傳，提高數據可靠性。
4.4終端設備

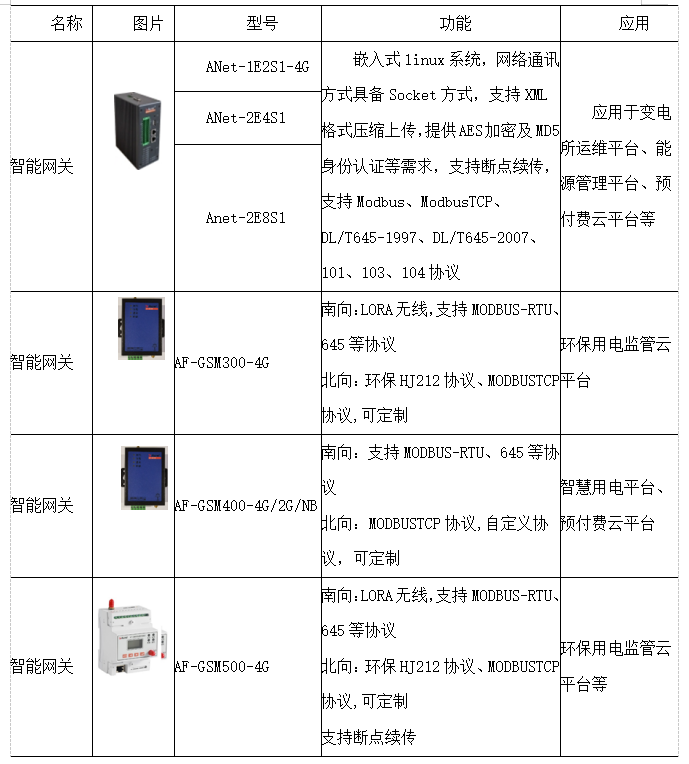

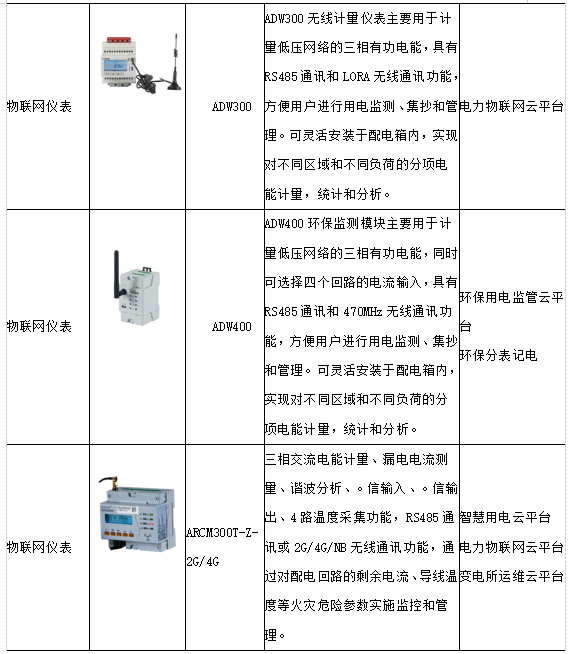

針對泛在電力物聯網的建設，安科瑞陸續推出多款物聯網儀表，應用在不同場合以滿足不同需求，2019年全年各類終端儀表出貨量超過185萬臺。
4.5安科瑞產品在泛在電力物聯網的應用
近兩年來，安科瑞已經陸續參與江蘇省部分縣市電力公司的用戶端能源管理平臺、云南省網綜合能源服務平臺、上海嘉定區147所學校電力運維平臺等相關平臺的建設，提供了包括云平臺、智能網關、終端設備等產品，各類用戶端云平臺在全國各地運行案例700多套，并且根據用戶需求不斷完善產品功能，這些項目就是未來泛在電力物聯網的一部分。
“能源互聯網的春天到了，因其所能，它必將成為充滿活力的新型能源業態。”盡管針對泛在電力物聯網還有一些不同的聲音，但是泛在電力物聯網已經悄無聲息的鋪開來，融入能源互聯網基礎建設的方方面面。
5 結束語
當前泛在電力物聯網尚處于探索階段，上述觀點也只是圍繞泛在電力物聯網與園區用電之間的聯系進行闡述。后續將進一步探索以園區冷、熱、電等綜合能源為媒介，使泛在電力物聯網與園區能源網絡深度互聯。未來能源發展模式必然是實現電力與其他能源多能互補的能源互聯網生態圈。在國家電網公司未來三年發展規劃中提出，到2021年，初步建成泛在電力物聯網，基本實現業務系統、數據貫通，能源互聯網生態初具規模。到2024年，建成泛在電力物聯網，形成共建共治共贏的能源互聯網生態圈。泛在電力物聯網的發展離不開與其他能源供應商的密切合作，希望在未來的能源發展過程中，電網公司與其他能源供應商能加強合作，共同營造一個欣欣向榮的能源互聯網生態圈。
